임베디드 산업용컴퓨터 BOX PC(H610E)
임베디드 컴퓨터로 최적화된 설계로 높은 내구성을 지원하며 슬림 BOX PC 입니다.

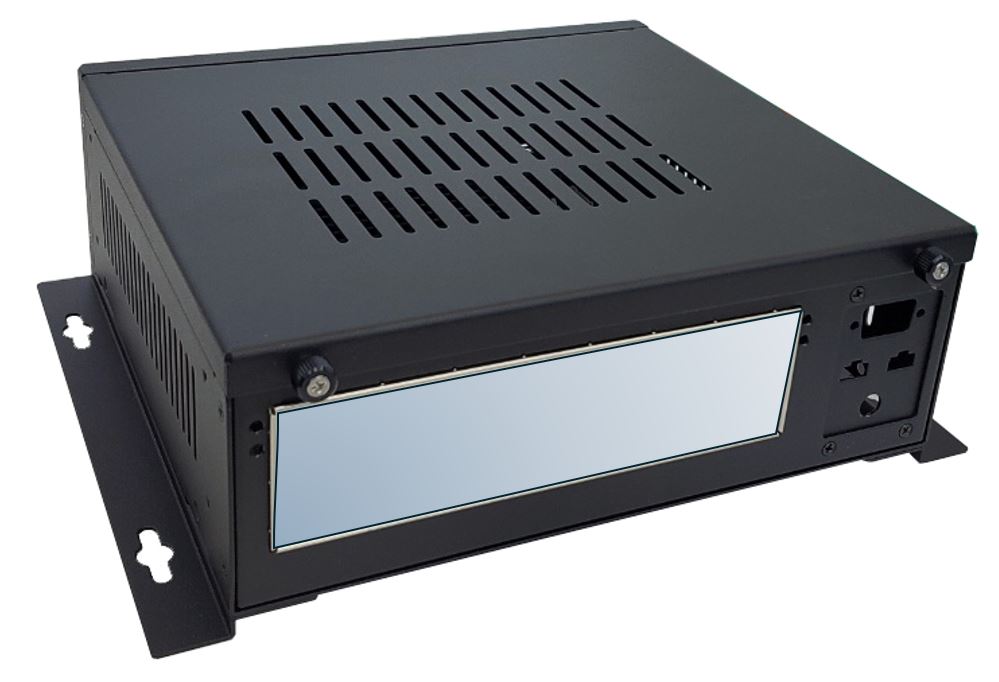

견고하고 심플한 디자인과 동시에 내부에 3.5"BAY 1개와 내부 쿨러 80mm 팬으로 완벽한 공기흐름을 지원합니다.
CPU는 LGA1700 소켓으로 14세대,13세대,12세대를 지원하며 메모리는 노트북용 DDR4 최대 64GB까지 가능하며 시리얼포트 RS-232 2포트, RS-232/422/485 1포트를 지원합니다.

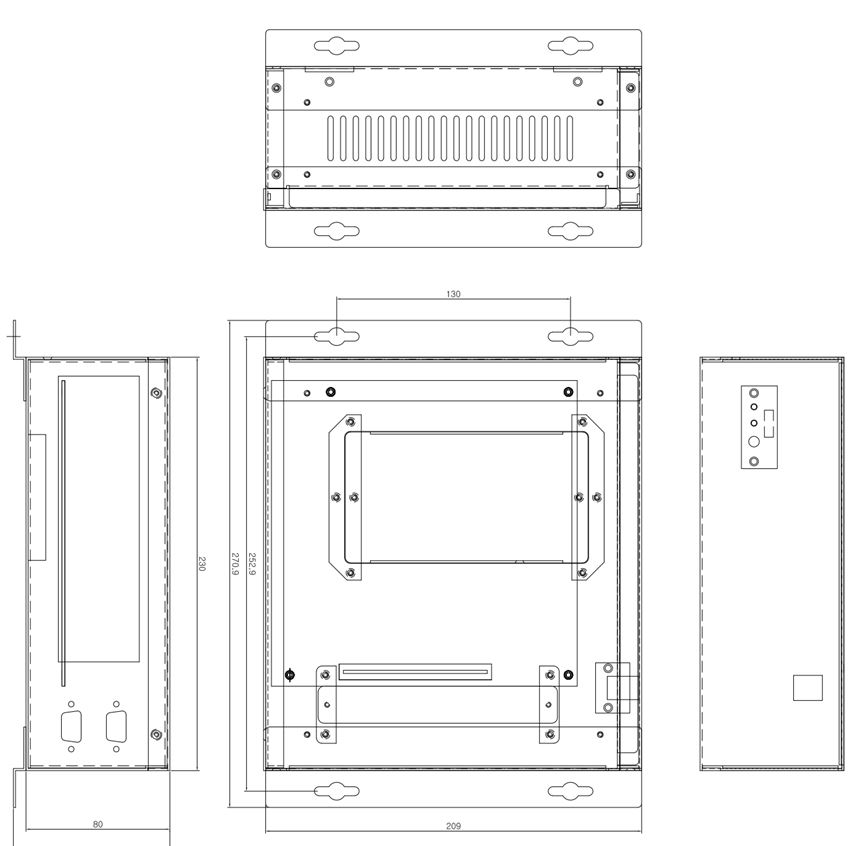

사이즈는 252.9(W) x 80(H) x 209mm(D) 입니다.

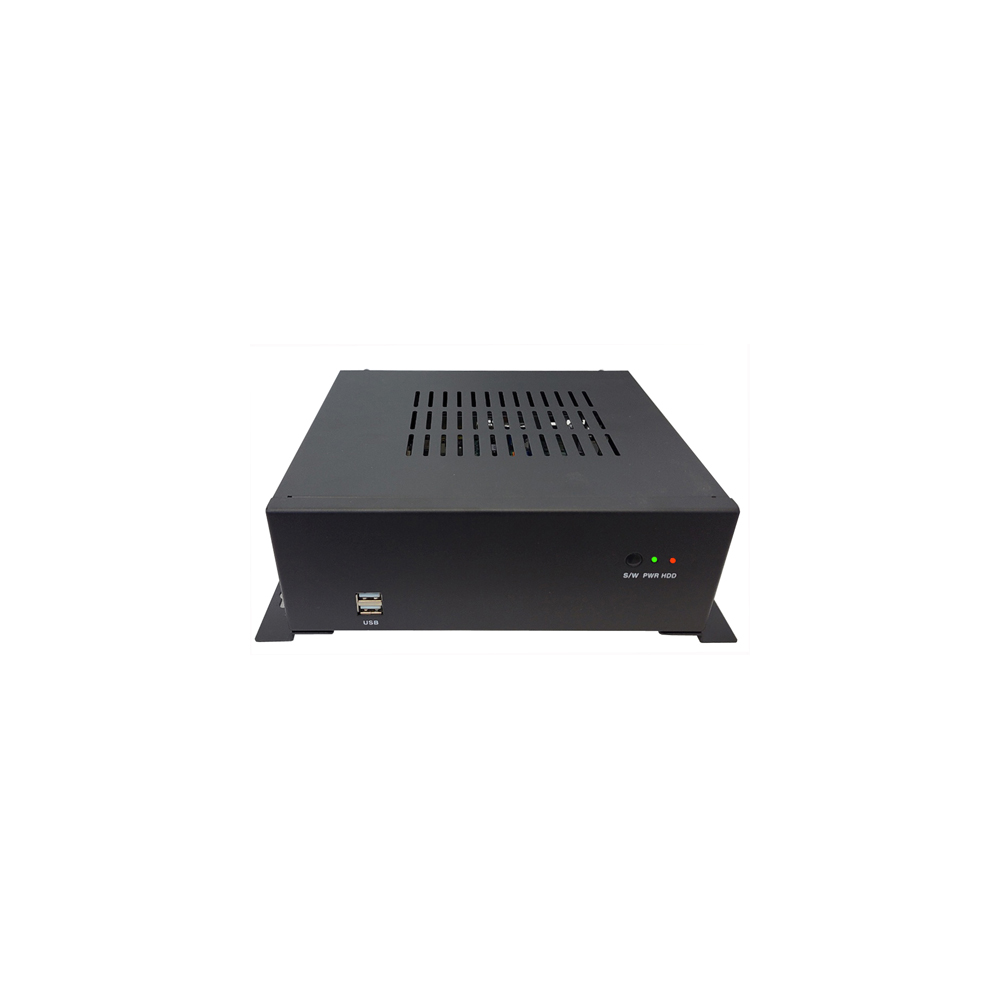

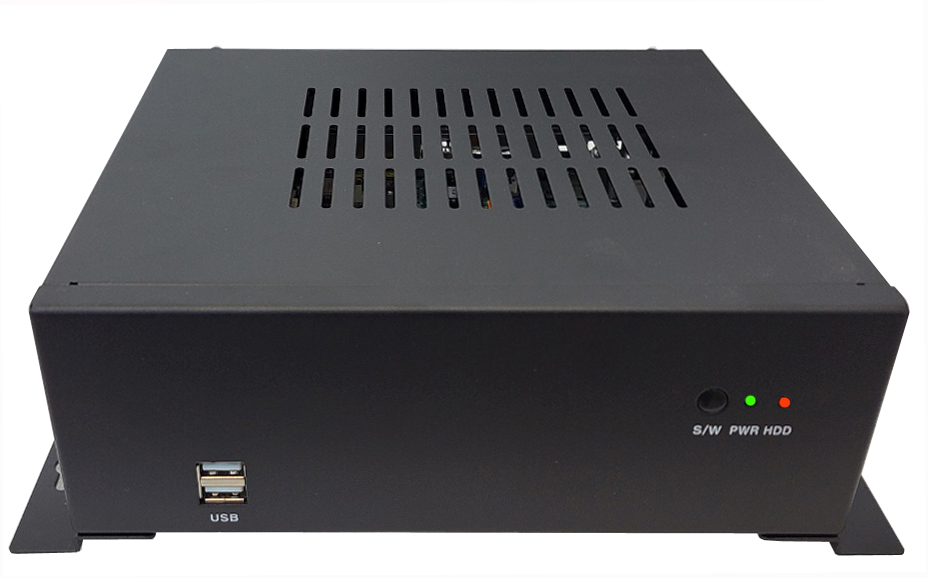

[ 전면부 Front]
2 x USB 2..0 와 스위치 ,하드 LED, 파워 LED (하드랙은 용도에 따라 선택 가능하며 옵션입니다.)

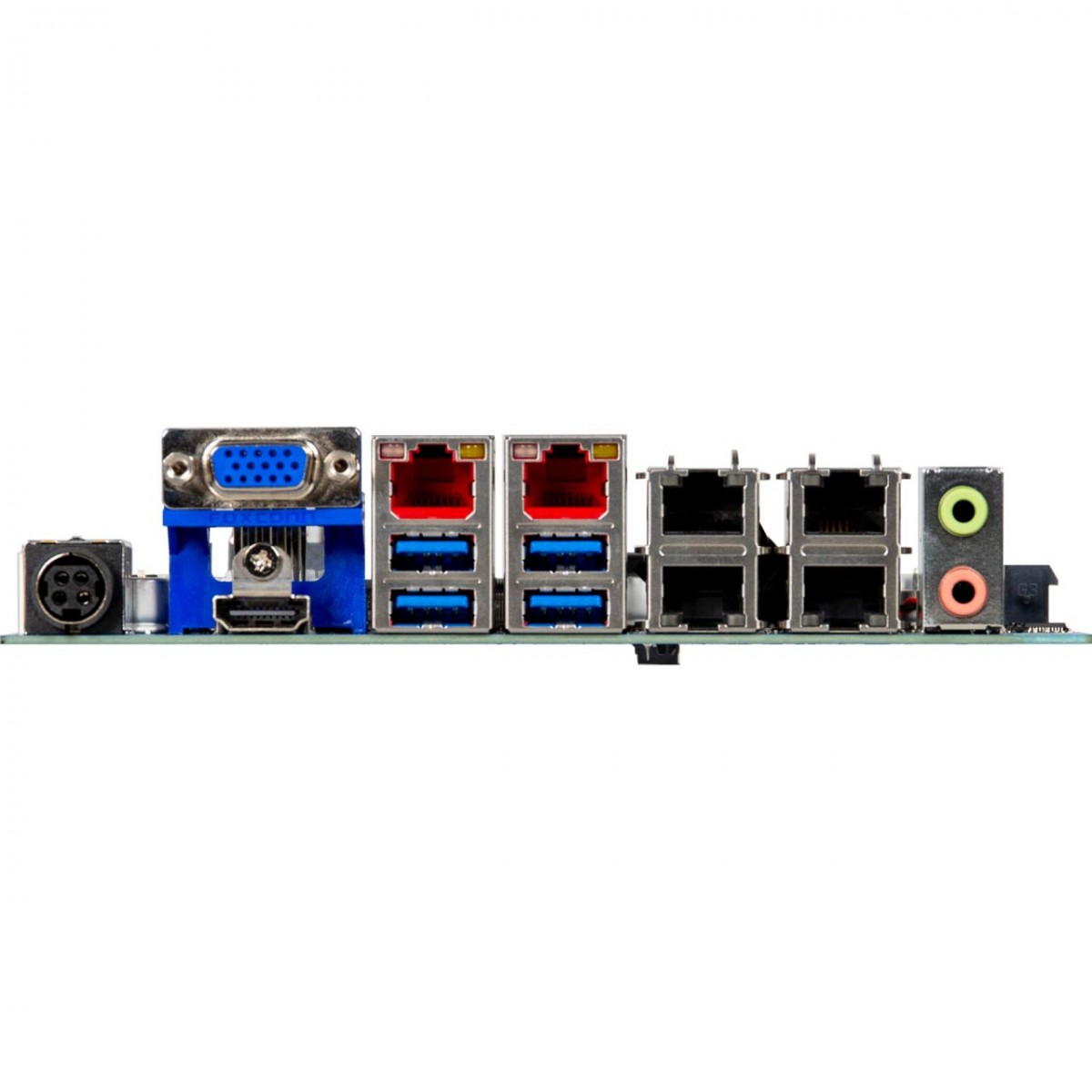

[ 후면부 Rear]
전원부는 DC JACK 4핀 Type으로 되어 있으며 +12V,+19V,+24VDC까지 지원 합니다.
VGA x 1 , HDMI x 1 Display 를 지원하며 인텔 6 x GbE LAN Ports (인텔 i226V),Audio
4 x USB 3.2 Gen1
Serial 1 Port (RS-232/422/485)
Specification
Form Factor
Mini-ITX
170W x 170D(mm)
CPU
Support for 14th/13th/12th Generation
Intel® Core™ i9/i7/i5/i3, Pentium® and Celeron® processors in the LGA1700 package
TDP under 65W
Socket
1 x LGA 1700
Chipset
Intel® H610E Chipset
Memory
2 x DDR4 SO-DIMM sockets, Max. Capacity 64 GB
Support Dual channel DDR4 3200 MHz memory modules
Ethernet
6 x 2.5GbE LAN Ports (Intel® I226V)
Video
Integrated Graphics Processor - depends on CPU:
1 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x VGA port, supporting a maximum resolution of 1920x1080 @60Hz
(2 independent display outputs)
Audio
Realtek® Audio codec
Storage
2 x SATA 6Gb/s Ports
Expansion Slots
1 x PCIe x16 (Gen 4x16)
1 x 2280 M.2 M-Key (SATA 6Gb/s)
1 x 2230 M.2 E-Key (WiFi/BT)
Internal I/O
1 x 4-pin ATX main power connector
1 x SATA power connector
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
4 x USB 2.0 headers
1 x COM header (RS-232/422/485 & RI/5V/12V)
1 x COM header (RS-232)
1 x GPIO (8-bits) & SMBus header
1 x Clear CMOS jumper
1 x Buzzer header
1 x AT/ATX mode select jumper
Rear l/O
2 x Audio Jacks (Line out, Mic in)
1 x HDMI
1 x VGA
6 x RJ45 LAN Ports
4 x USB 3.2 Gen 1
1 x DC Jack (+12V/+19V~24VDC)
TPM
Onboard TPM 2.0 security chip
Infineon SLB9670VQ2.0
OS Compatibility
Windows 10/11 (x64)
Operating Properties
Operating temperature: 0°C to 60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 0%-95% (non-condensing)
Packing Content
Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs
Single Box size : 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.8kg
Including:
IO Shield x 1 (P/N: 12AIO-MH61EC-00R)
SATA power Cable x 1 (P/N: 25CRI-300B01-K1R)
Order Information
9MH61ECIMR-SI (Box packing)
Optional Kit
CPU Cooler : 25ST0-037820-Y0R
CPU Cooler Backplate : 12KRH-0A1700-00R
