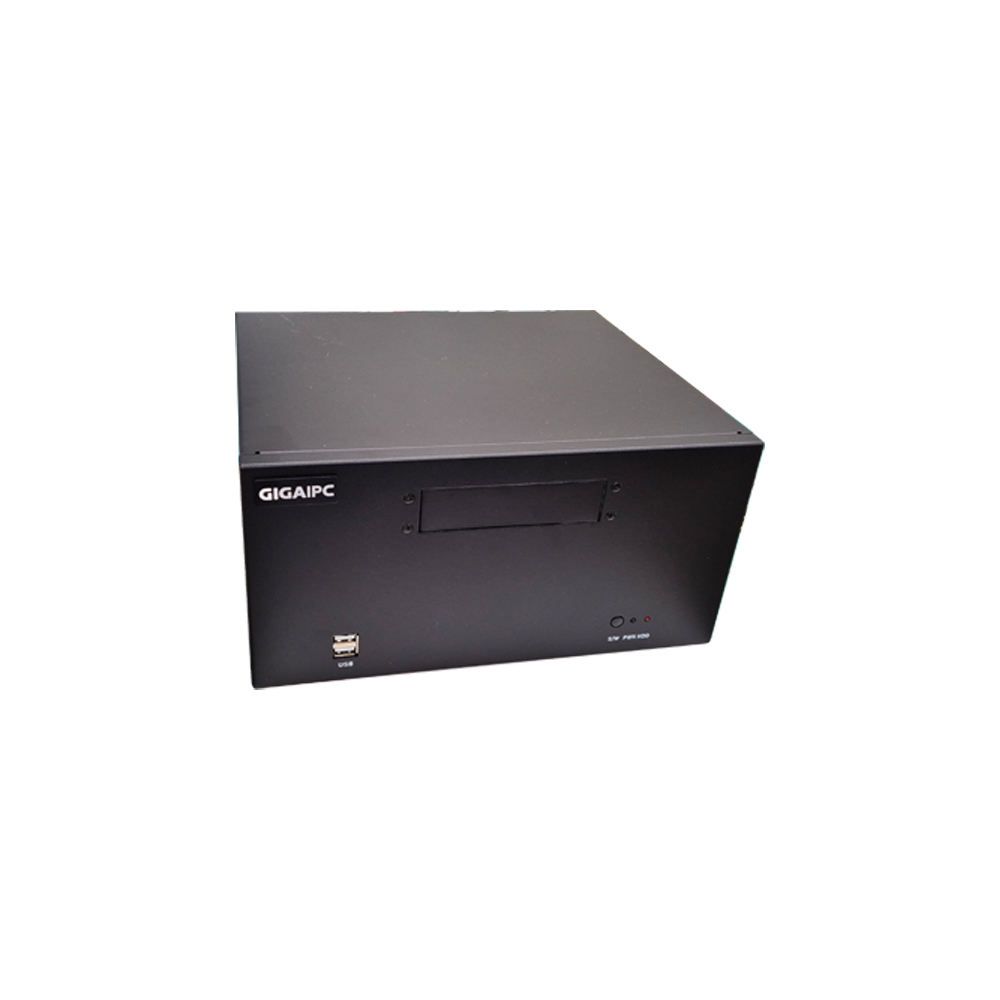

월마운트 산업용컴퓨터(PCIe x16 2슬롯 또는 PCI 2슬롯)
임베디드 컴퓨터로 최적화된 설계로 높은 내구성을 지원하며 2슬롯 Wall 마운트 입니다.
견고하고 심플한 디자인과 동시에 전면부 , 내부 2.5"BAY 1개와 내부 쿨러 80mm 팬으로 완벽한 공기흐름을 지원합니다.

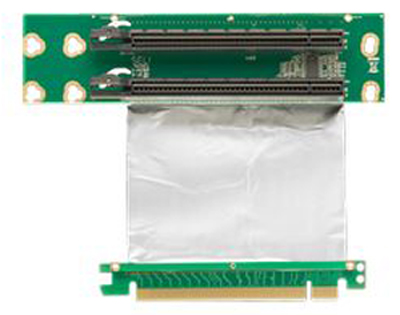

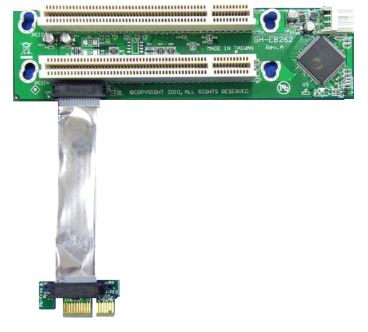

슬롯은 PCIe x16 to 2 PCIex16(PCIe x8) 라이져 카드와 PCIe x1 to PCI 2슬롯 형태로도 가능합니다.
CPU는 LGA1700소켓으로 14세대,13세대,12세대를 지원하며 메모리는 최대 64GB까지 가능하며 시리얼포트 RS-232,RS-232/422/485 2포트를 지원합니다.
사이즈는 281(W) x 140.5(H) x 212.3mm(D) 입니다.

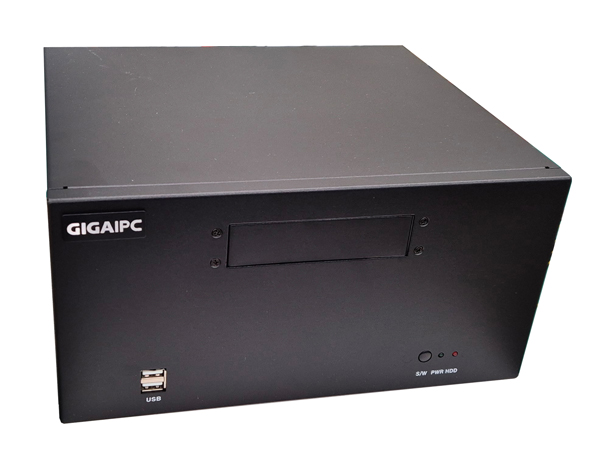

[ 전면부 Front]
2 x USB 2..0 와 스위치 ,하드 LED, 파워 LED (하드랙은 용도에 따라 선택 가능하며 옵션입니다.

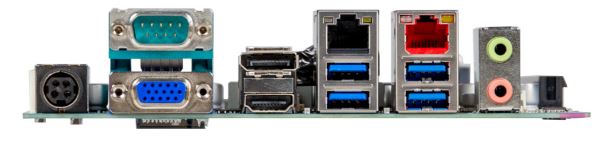

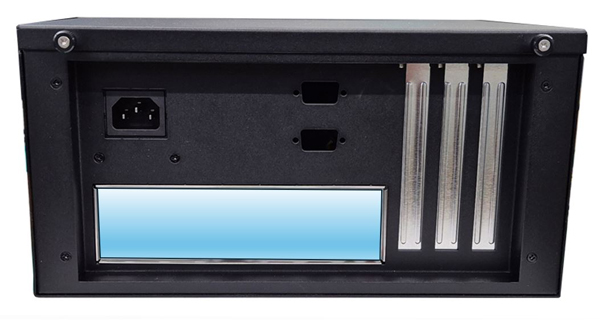

[ 후면부 Rear]
전원부는 DC JACK 4핀 Type으로 되어 있으며 +12V,+19V,+24VDC까지 지원 합니다.
PCIe x16배속 2슬롯 ( PCIe x8)
VGA x 1 , HDMI x 1, DP x 1 3Display 를 지원
인텔 2 x GbE LAN Ports (1 x Intel® I219V , Intel® I266V)
4 x USB 3.0
Serial 1 Port (RS-232)
Specification
Form Factor
Mini-ITX
170W x 170D(mm)
CPU
Support for 14th/13th/12th Generation
Intel® Core™ i9/i7/i5/i3, Pentium® and Celeron® processors in the LGA1700 package
TDP under 65W
Socket
1 x LGA 1700
Chipset
Intel® Q670 Chipset
Memory
2 x DDR4 SO-DIMM sockets, Max. Capacity 64 GB
Support Dual channel DDR4 3200 MHz memory modules
Ethernet
1 x GbE LAN Port (Intel® I219LM)
1 x 2.5GbE LAN Port (Intel® I226V)
Video
Integrated Graphics Processor - depends on CPU:
1 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x DP port, supporting a maximum resolution of 4096x2160 @60Hz
1 x VGA port, supporting a maximum resolution of 1920x1200 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz
(4 independent display outputs)
Audio
Realtek® Audio codec
Storage
2 x SATA 6Gb/s Ports
RAID
RAID 0/1
Expansion Slots
1 x PCIe x16 (Gen4 x16)
1 x 2280 M.2 M-Key (PCIe x4)
1 x 2230 M.2 E-Key (WiFi/BT)
Internal I/O
1 x 4-pin ATX main power connector
2 x SATA power connectors
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
6 x USB 2.0 headers
1 x COM header (RS-232)
1 x GPIO (8-bits) & SMBUS header
1 x Backlight Control header
1 x Clear CMOS jumper
1 x Buzzer header
1 x AT/ATX mode select jumper
Rear l/O
2 x Audio Jacks (Line out, Mic in)
1 x COM Port (RS-232/422/485 & RI/5V/12V)
1 x HDMI
1 x Display Port
1 x VGA
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1
1 x DC Jack (+12V/+19V~+24VDC)
TPM
1 x TPM Header
OS Compatibility
Windows 10/11 (x64)
Operating Properties
Operating temperature: 0°C to 60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 0%-95% (non-condensing)
Packing Content
Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs
Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.8kg
Including:
IO Shield x 1 (P/N: 12AIO-MQ47EA-10R)
SATA power Cable x 1 (P/N: 25CRI-300B01-K1R)
Order Information
9MQ670AIMR-SI (Box packing)
Optional Kit
CPU Cooler : 25ST0-037820-Y0R
CPU Cooler Backplate : 12KRH-0A1700-00R
TPM 2.0 module: 9CTM010NR-00
